ASSISTANT COTATION CBN

Dans cet assistant, on se propose de coter des courbes de niveau (CBNs) préalablement calculées.

Logiciel utilisé : RD12 2.7 sous AutoCAD LT 2000

• Dans le menu SI Outils/Courbes de niveau, cliquez sur « Cotation des CBNs »

• On choisit l'écriture sur la ligne, en utilisant le style de texte CoteCbn paramétré pour masquer le fond. Sur AutoCAD LT, il est recommandé de sélectionner les CBNs en pressant le bouton Sélectionner l'ensemble des lignes....

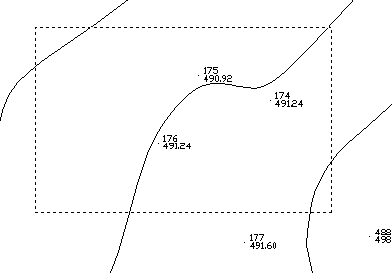

• Sélectionnez donc l'ensemble des CBNs à coter. N'hésitez pas à utiliser le filtre d'AutoCAD, 'filter en cas de besoin.
  Note : Ici, les CBNs ont été générées par un algorithme spécifique à RD12 et sont représentées à l'écran par des splines.

• Il existe deux modes de cotation : continu ou ponctuel. On prend ici le second en cliquant Marquer les polylignes.... Puis on presse Marquage

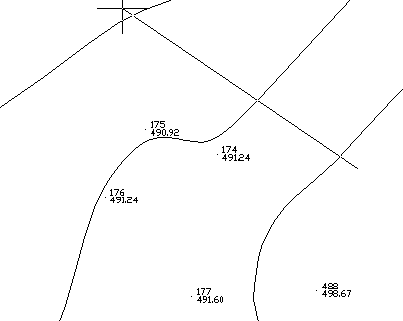

• Indiquez en montrant deux points, la première direction de marquage : les cotes seront affichées aux points d'intersection avec les CBNs.

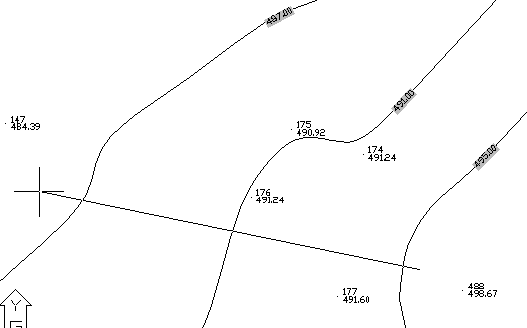

• Poursuivez votre cotation en choisissant d'autres lignes de marquage...

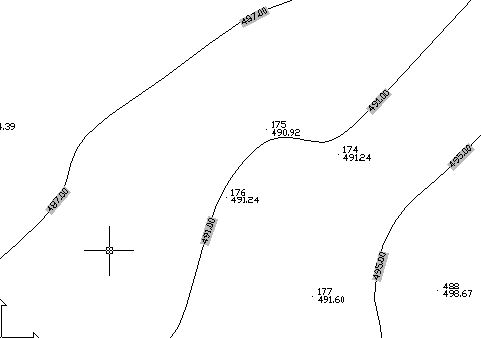

• Une fois le travail accompli, terminez en cliquant la croix rouge et fermer la fenêtre de cotation par le bouton Fin.

• Sous AutoCAD [LT] 2000 les masques sont gris, mais à partir d'AutoCAD [LT] 2004, ils peuvent être blancs.
  Si vous préférez, une autre commande du même menu découpe les CBNs au niveau des textes.
