ASSISTANT DA NUMERIQUE PAR IMPORT D'UN LEVE

Dans cet assistant, on se propose de créer un fichier d'échange avec le cadastre dans le cadre d'un document d'arpentage par intégration d'un levé.

Logiciel utilisé : RD12 3.1 sous AutoCAD LT 2006

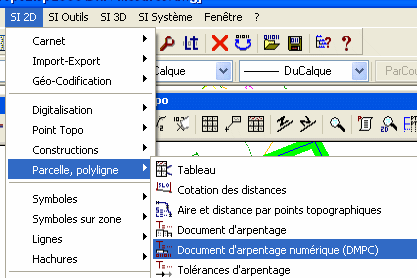

• Dans le menu SI 2D>Parcelle,polyligne, cliquez sur «Document d'arpentage numérique»

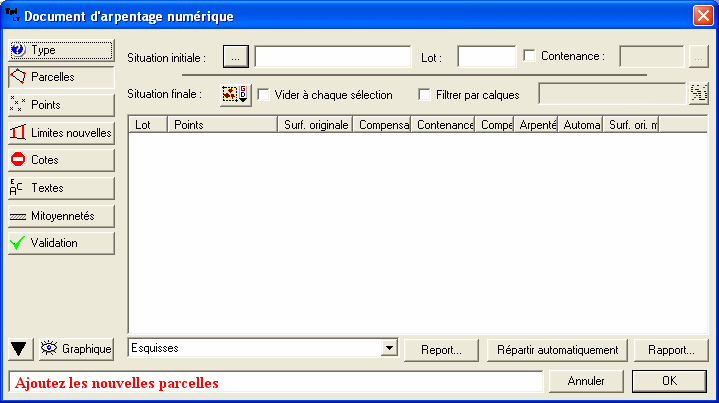

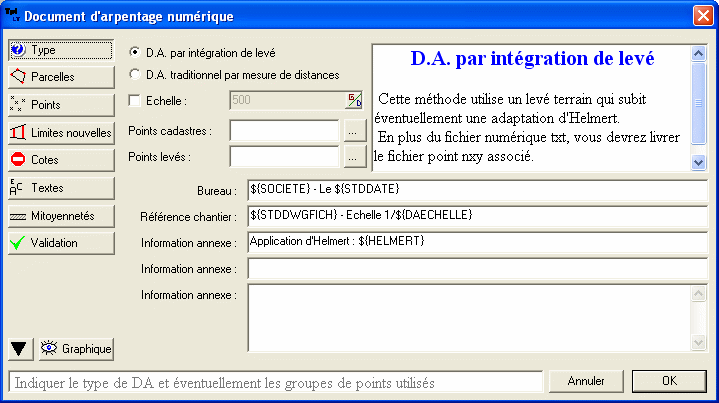

• Au lancement de la commande, on indique le type de D.A. à effectuer. Ici, un DA par intégration d'un levé. Il est possible de préciser les groupes de points contenant les points cadastres et nouveaux, mais ici tous les points sont dans un même groupe. Enfin, vous disposez d'un formulaire : son contenu sera ajouté au fichier d'échange cadastral. Il peut contenir des alias ou variables au format ${...}. En bas à gauche, une flèche noire permet d'accéder aux options et de personnaliser ce formulaire. Vous pouvez spécifier les valeurs de vos alias dans le menu « SI Système>Propriétés partagées »

• Dans le cas présent, on divise la parcelle 124 en trois : 124a à 124c. Bien que non obligatoire on va travailler ici par parcelles.

• Pressez le bouton « ... » à droite de situation initiale et sélectionnez la polyligne formant la parcelle 124.

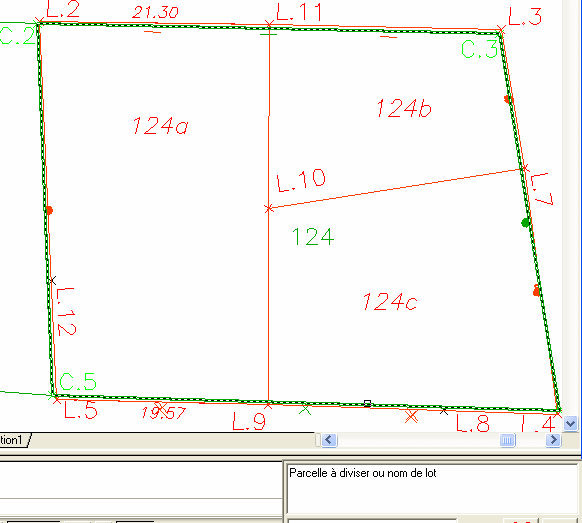

Sélection de la parcelle initiale

L'assistant récupère les points topographiques et la contenance.

• Maintenant pressez en clic gauche à droite de « Situation finale » et sélectionnez les trois nouvelles parcelles avec leur numéro de lot (l'ordre de sélection n'a pas d'importance).

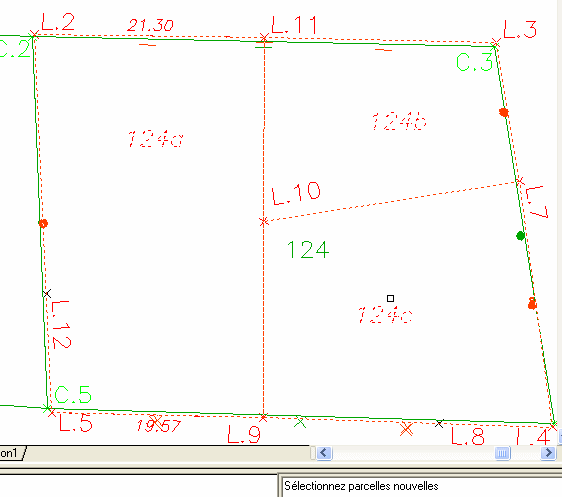

Sélection des nouvelles parcelles et des numéros de lot

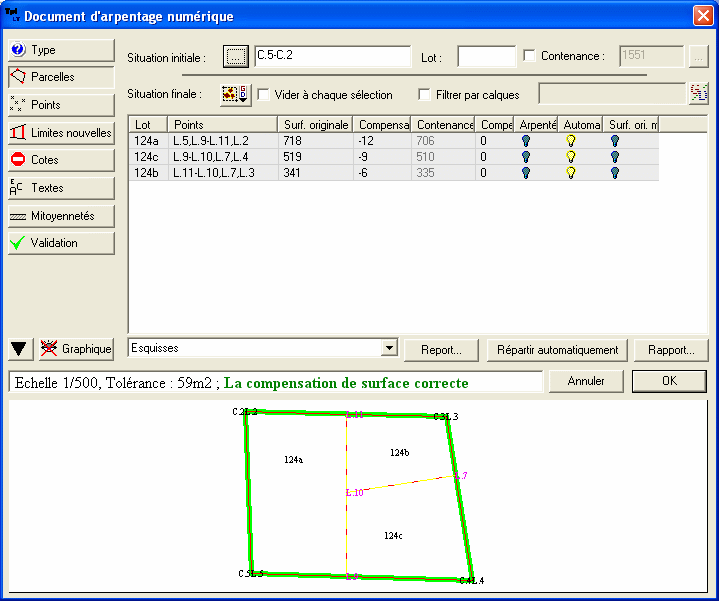

Les parcelles apparaissent dans l'aperçu

• L'assistant de DA effectue la compensation des contenances : vous pouvez donc éditez immédiatement un rapport des surfaces, ou encore reporter ces éléments : c'est ce que nous allons faire ici afin d'intégrer les nouvelles contenances dans le fichier d'échange. Cliquez « Report ».

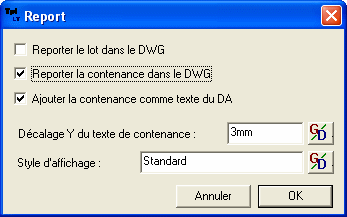

On reporte la contenance à la fois dans le DWG et dans notre DA. Faites « Ok »

• On va activer l'adaptation d'Helmert dans l'onglet « Points ». Par défaut, on se trouve en mode automatique : Helmert n'est actif que s'il existe un écart signicatif dans les rattachements. Décochez « Helmert auto » et cochez « Helmert ». Le détail est affiché dans la zone d'information.

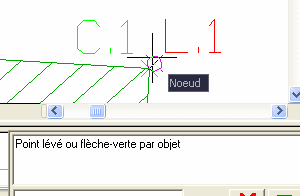

• On ajoute un point de calage : On peut utiliser le clic-droit sur le bouton « Pt nouveau » afin de changer le mode d'ajout, ou encore passer en vue rattachement par la liste déroulante, puis presser le bouton.

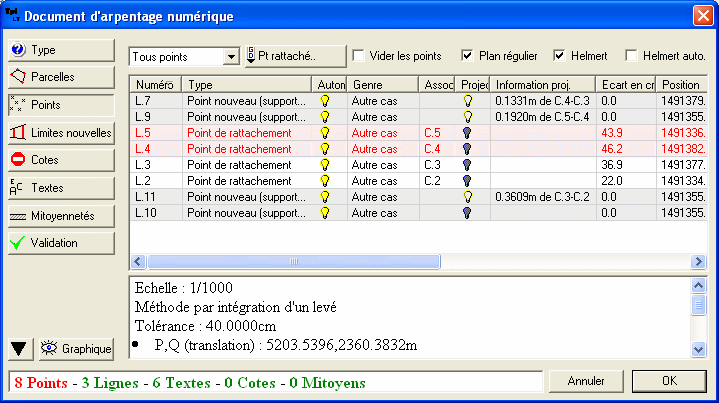

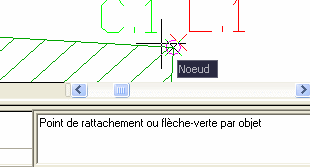

Ajout du couple point levé-point cadastre

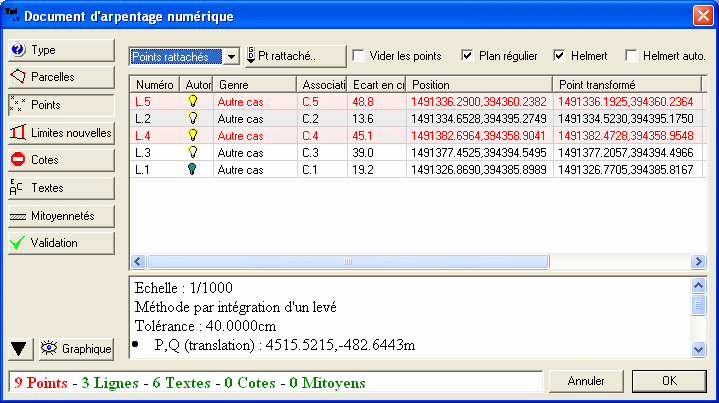

Le point a été ajouté et les paramètres d'Helmert également

• On ajoute des signes de mitoyennetés : une simple sélection remonte les informations.

L'aperçu met en gras l'élément sélectionné

• Pour terminer, il faut aller dans « Validation » sur la gauche. Le fichier d'échange sera construit dans le dossier indiqué. Pour enregistrer le fichier d'échange et le fichier point, pressez la disquette.

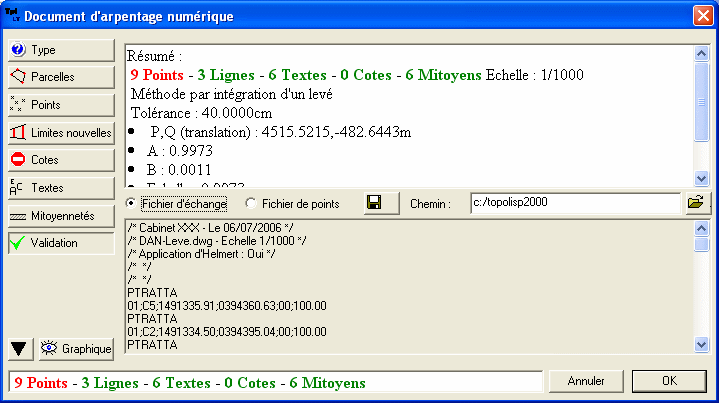

Contrôle visuel du fichier d'échange

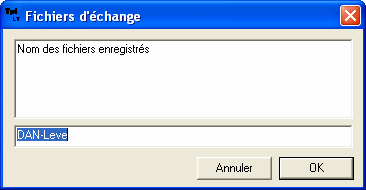

Avec la disquette, on doit donner le nom de fichier à utiliser (sans extension), par défaut il s'agit du nom du DWG.

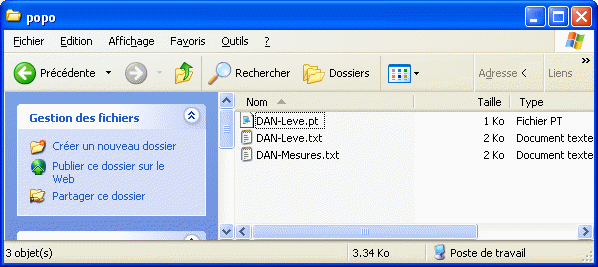

Après enregistrement le dossier s'ouvre
