ASSISTANT TYPE DE LIGNE

Dans cet assistant, on se propose de créer une forme pour habiller un type de ligne

Logiciel utilisé : RD12 2.7 sous AutoCAD LT 2000

• Possesseurs d'AutoCAD version « pleine » : les deux commandes présentées ici se trouvent définies en standard dans le menu express (création de forme) ou la commande « compiler ». Il est conseillé d'utiliser ces commandes écrites par AutoDesk.

• Les « formes » sont surtout connues pour permettre de définir des types de lignes complexes : arbres, poteaux EDF, .... C'est ce que nous allons créer ici, un type de ligne avec le logo de votre applicatif ! Tout d'abord dessinez votre forme à l'aide polylignes, d'arcs ou de cercles. Utilisez des coordonnées ni trop petites, ni trop grandes. Ici notre forme tient dans un cadre de 10x10.

La forme créées par polylignes

• Dans le menu SI 2D>Ligne, cliquez sur « Ajout d'une forme à un SHP »

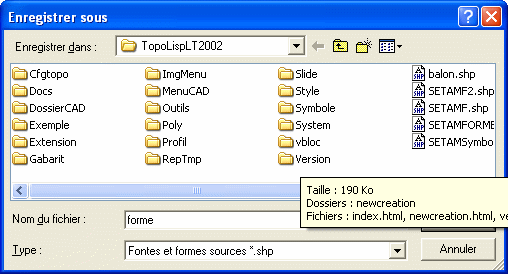

• Indiquez le chemin du fichier SHP à créer ou à modifier.

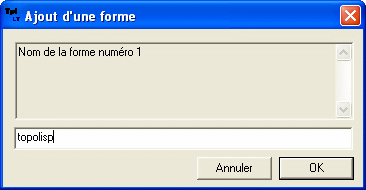

• Saisissez le nom de la forme. Le numéro qui lui sera affecté est affiché.

On appelle pour l'exemple notre forme « RD12 »

• Cliquez le point origine de la forme

• Sélectionnez les objets qui composent la forme

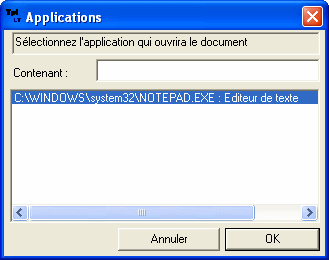

• Le système vous demande l'application qui ouvrira le fichier SHP : le bloc-note convient très bien. (le bouton annuler lance l'application définie par Windows)

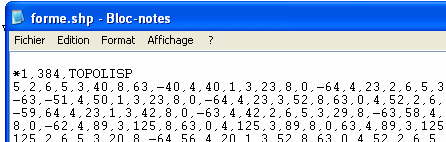

Ouverture dans notepad du fichier SHP créé

• La forme est construite, mais pour le type de ligne, il faut « compiler » le fichier SHP en fichier binaire SHX. Pour cela, dans le menu SI 2D>Ligne, cliquez sur « SHP vers SHX ». Puis sélectionnez le fichier SHP.

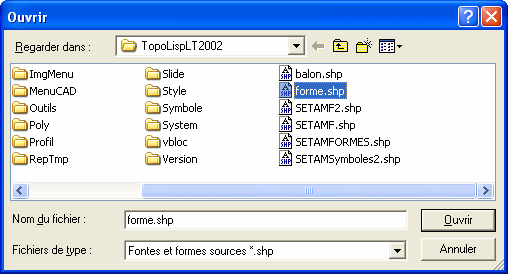

Compilation du SHP

• Le SHX est construit dans le même dossier que le SHP. Il faut qu'il soit accessible à travers les chemins de support d'AutoCAD. Par exemple, il suffit de le déplacer dans le dossier « DossierCAD » de RD12.

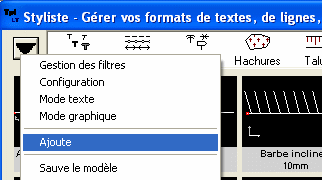

• Il reste à créer le type de ligne : on utilise le styliste, menu SI Outils>Styliste. Positionnez-vous dans la catégorie « Lignes » et utilisez le menu par la flèche noire pour ajouter un style.

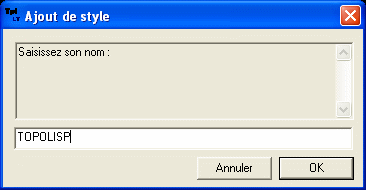

• Saisissez le nom du style. Ici RD12.

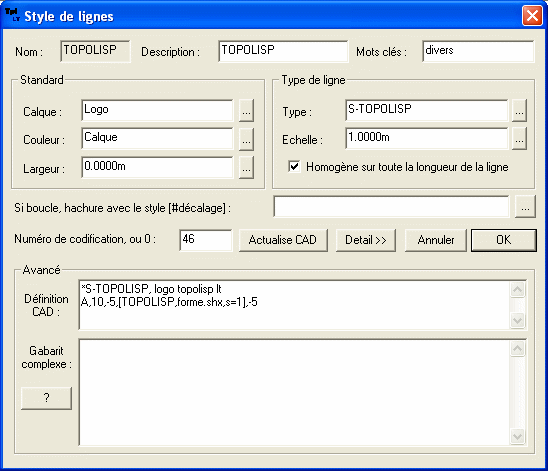

• Définissez votre style de ligne. Dans la zone « Définition CAD », la première ligne commence par « * » suivi du nom de style AutoCAD et d'un commentaire. La ligne suivante décrit le motif : elle débute par « A », puis une longueur positive représente un trait plein tandis qu'une longueur négative représente une ligne invisible. Entre crochets il est possible d'insérer des formes : il faut indiquer son nom présent dans le SHP et le fichier SHX à utiliser. Des options sont possibles comme la mise à l'échelle : consultez votre manuel AutoCAD pour en savoir plus.

• Il suffit maintenant d'utiliser ce style pour obtenir le résultat :

• Pous insérer une vignette de votre création dans le styliste, consultez sa documentation.
