ASSISTANT REUTILISATION D'HACHURES

Dans cet assistant, on se propose de récupérer des hachures existantes.

Logiciel utilisé : RD12 2.7 sous AutoCAD LT 2000

• Vous disposez dans un DWG d'entités « hachures » dont vous ne possédez pas les fichiers de définition, les « .pat ». Sans ces derniers, vous ne pourrez pas utiliser ces hachures.

Exemple d'une hachure à récupérer


On reconnaît qu'il s'agit d'une entité hachure en le sélectionnant : la fenêtre des propriétés affiche « Hachures »

• Déplacez la (ou les) hachure(s) à récupérer dans un calque dont le nom deviendra celui de la hachure. Ici, on place cette hachure dans le calque « grille »

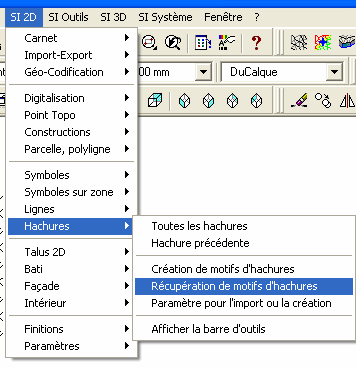

• Dans le menu SI 2D/Hachures, cliquez sur « Récupération de motifs d'hachures »

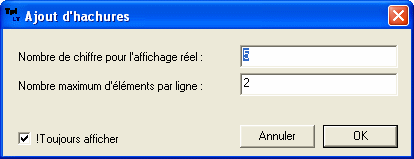

• Une fenêtre d'options apparaît. Ces paramètres permettent de limiter la taille des lignes dans le « .pat » dont la longueur maximale autorisée par AutoCAD est assez faible. Les options par défaut devraient suffire dans la plupart des cas.

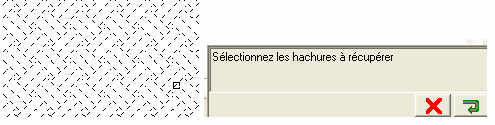

• Sélectionnez la (ou les) hachure(s)

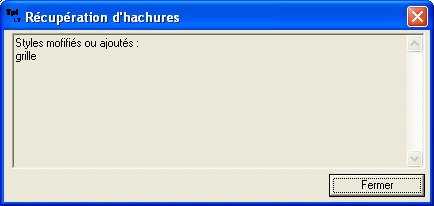

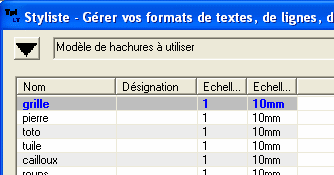

• Vous obtenez la liste des styles de hachures ajoutés, ici « grille ». La définition du « .pat » se trouve dans le styliste qui le gère pour vous.

• Nous allons essayer notre nouvelle hachure. Tout d'abord on trace un polygone (polyligne fermée), puis dans SI 2D/Hachures, cliquez sur « Toutes les hachures »

• Dans le choix de hachures, sélectionnez celle importée, ici « grille ». Si vous visualisez les hachures par images, il vous faudra créer celles des hachures importées : consultez la documentation du styliste.

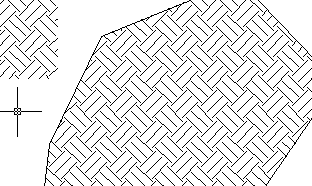

• Cliquez un point intérieur du polygone, et le résultat apparaît !
