ASSISTANT ADAPTATION D'HELMERT

Dans cet assistant, on se propose de remettre une image vectorisée dans son système de coordonnées en utilisant les informations de son carroyage.

Logiciel utilisé : RD12 2.7 sous AutoCAD LT 2000

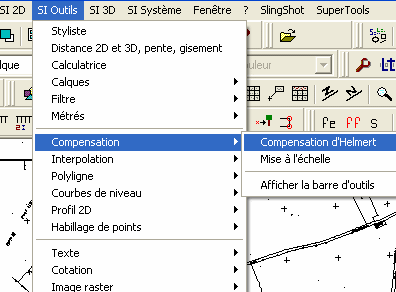

• Dans le menu SI Outils/Compensation, cliquez sur « Compensation d'Helmert »

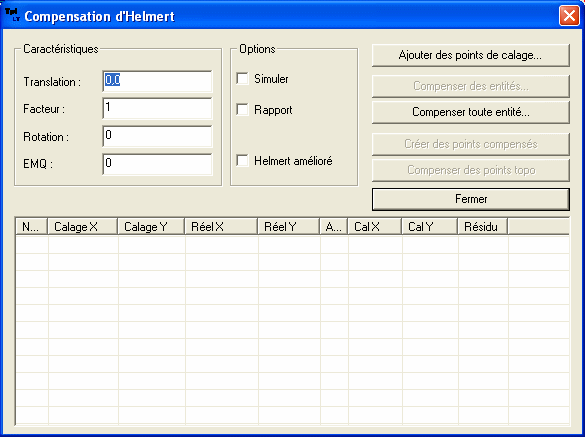

• Nous ne possédons pas encore de points de calage, on va donc les saisir en pressant Ajouter des points de calage.

• Avec la molette de la souris, on effectue un zoom sur le premier point et on clique dessus.

• Il faut donner ses coordonnées réelles qui ne sont pas dans notre DWG : place à la saisie manuelle en ligne de commande !.

• On répète ces opérations pour les autres points. On travaille sur 4 points de calage.

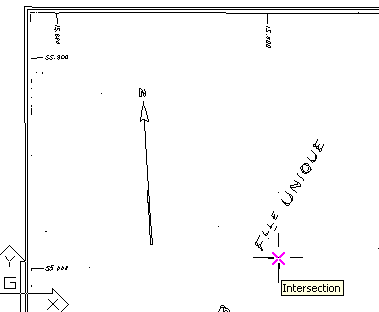

Le point 2 est saisi

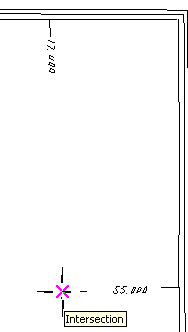

Puis le point 3...

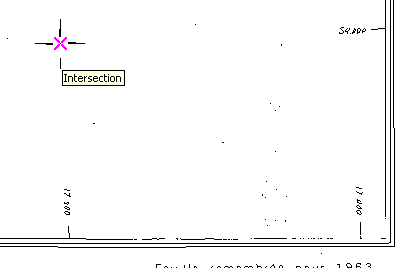

Et enfin le point 4

• Cliquez sur la croix rouge pour sortir de la saisie.

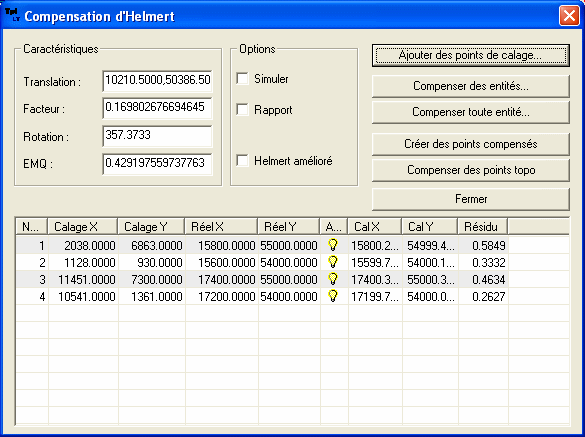

• De retour dans la configuration, nous ne constatons aucun écart significatif de calage, on procède donc à la compensation des entités en pressant Compenser toute entité.

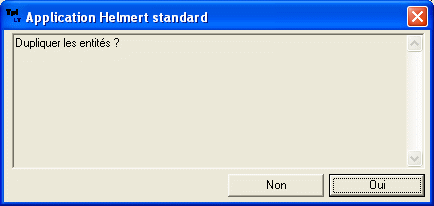

• Il nous est proposé de dupliquer ou non les entités. Option que nous ne retenons pas ici.

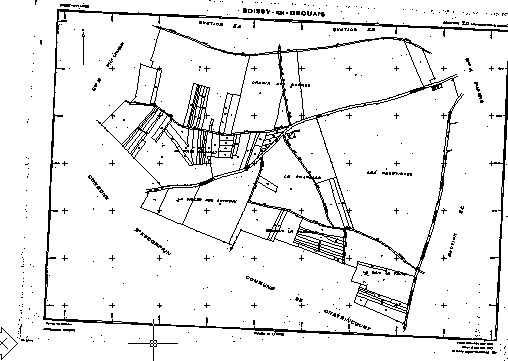

• Notre image vectorisée est dans son repère !

• Voici un zoom montrant que l'opération s'est correctement effectuée :

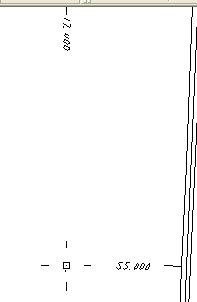

On place la souris au-dessus d'une croix de carroyage

Et on contrôle dans l'affichage des coordonnées que le point est correct.
Note : Il s'agit bien sûr d'un contrôle rapide. Le vrai contrôle se fait avant la modification des entités, en étudiant les écarts affichés.
