ASSISTANT PROFIL EN LONG

Dans cet assistant, on se propose de tracer un profil en long sur un maillage déjà effectué.

Logiciel utilisé : RD12 3.0 sous AutoCAD LT 2004

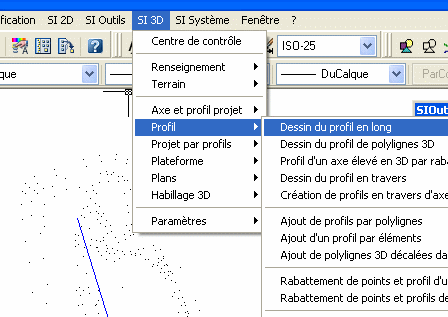

• Il faut tout d'abord construire l'axe : il peut s'agir d'une polyligne (ici en bleu) ou d'un axe complexe avec clothoïdes. Menu SI 3D>Profil>Dessin du profil en long

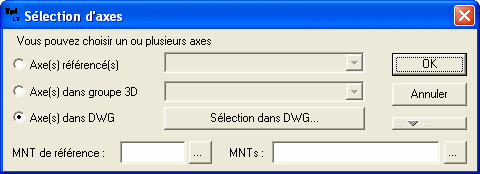

• Sélectionnez l'axe en plan : ici une ligne dans le DWG. On clique donc « Sélection dans DWG »

Sélection de l'axe du DWG

Une note d'information reste affichée jusqu'à la fin de la sélection

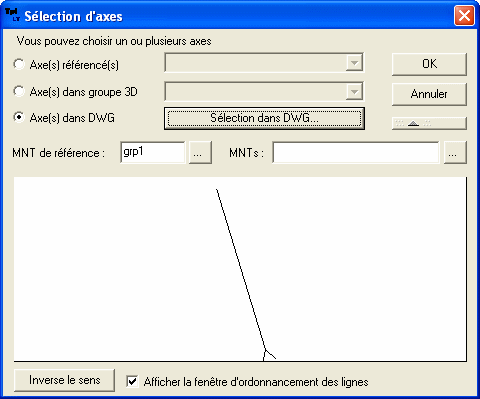

• Vous pouvez presser le bouton plat afin de visualiser votre axe. Un bouton permet de l'inverser. Saisissez le nom du terrain naturel ou utilisez le bouton « ... »

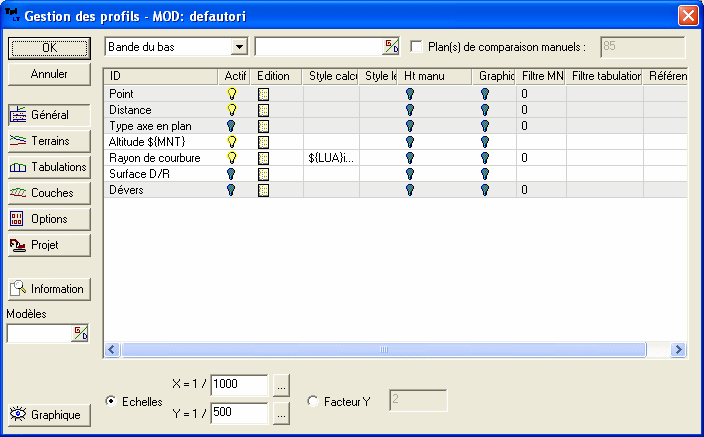

• La boîte de paramètres s'affiche. Ici on laisse les valeurs standards mais en un clic vous pouvez changer le modèle d'affichage avec la liste déroulante sur la gauche, en bas. Un bouton Graphique agrandit la fenêtre afin de visualiser à la fois axe en plan et profil en long. POur cette fois, pressez juste « Ok ».

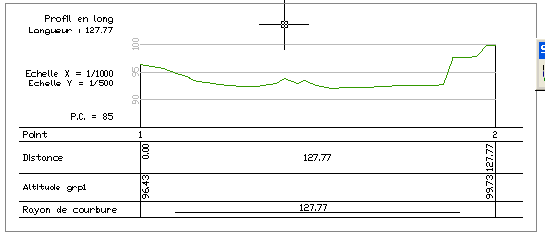

• Enfin RD12 demande le point d'insertion du profil

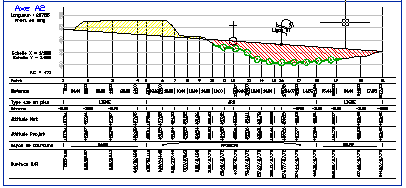

• Les profils disposent de nombreuses options d'affichage. Voici par exemple le report sur un autre axe
